Schlüsselkomponenten für elektronische Anwendungen

Keramische Substrate

Aus keramischen Substraten lassen sich eine Vielzahl unterschiedlicher Schlüsselkomponenten für elektronische Anwendungen (z.B. elektronische Schaltungsträger) herstellen, die in verschiedenen Einsatzbereichen dauerhaft und sicher ihre Funktion erfüllen.

Wir bieten eine breite Palette von Lösungen für Ihre spezifischen Anforderungen, ob Medizintechnik, Telekommunikation, Unterhaltungselektronik, Elektromobilität oder Energieerzeugung - überall werden keramische Substrate aufgrund ihrer thermischen, mechanischen, isolierenden und chemischen Eigenschaften eingesetzt und ermöglichen uns, unsere Welt zu vernetzen und moderne Technologien voranzutreiben.

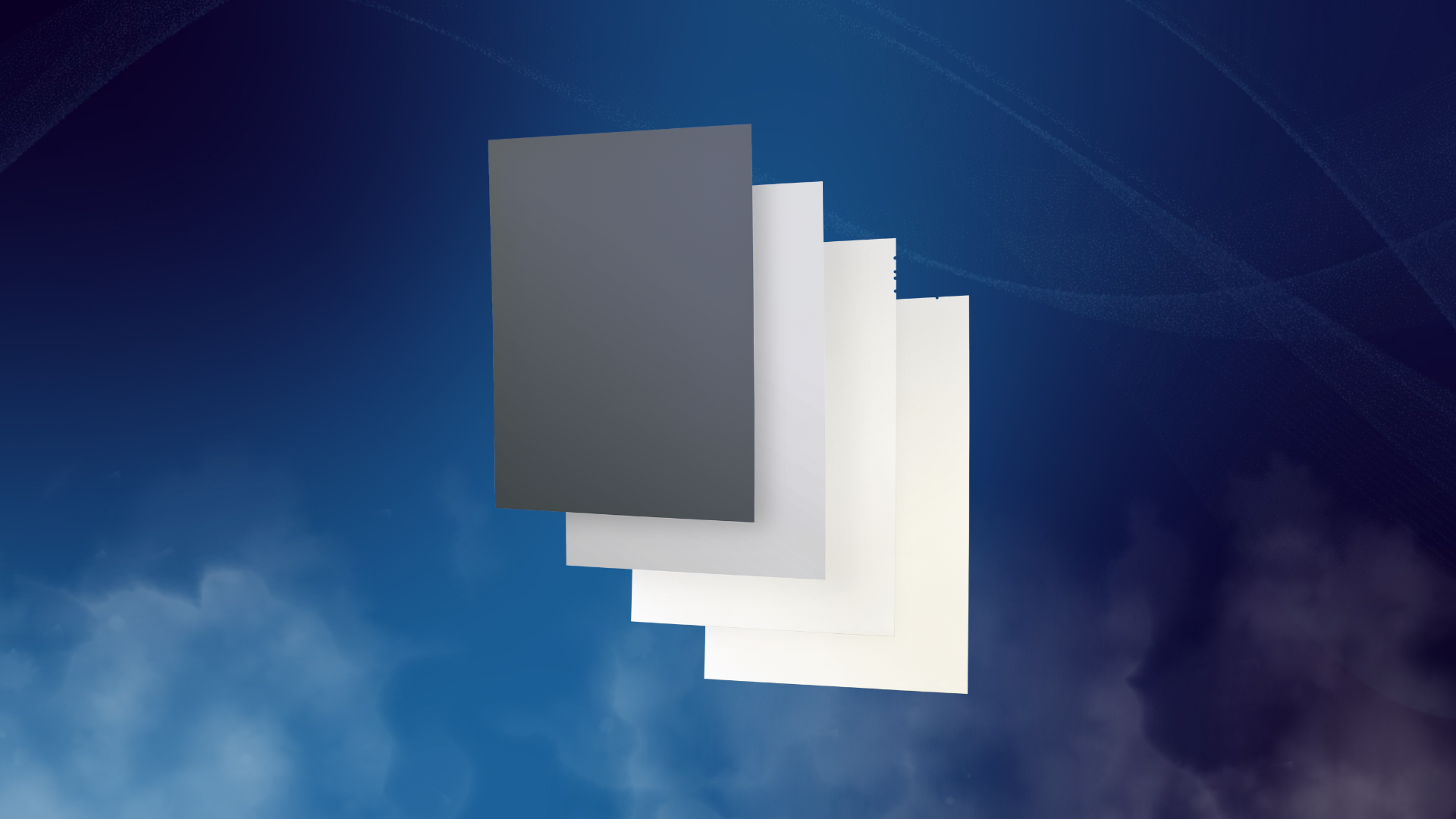

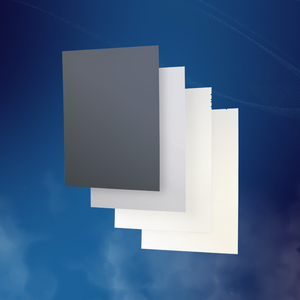

CeramTec ist Ihr One-Stop-Shop für alle gängigen keramischen Substrate und bietet alles aus einer Hand: Aluminiumoxid, Aluminiumnitrid (mit einer Biegefestigkeit von 450 Mpa), Zirkonoxid verstärktes Aluminiumoxid ZTAZirkonoxid ZrO2 und im Laufe des Jahres 2024 auch Siliziumnitrid.

Dazu gehören neben den keramischen Substraten auch das Engineering sowie die Laserbearbeitung und Metallisierung der Substrate. Das umfassende One-Stop-Shop-Portfolio an keramischen Werkstoffen ermöglicht es unseren Kunden, alle wichtigen keramischen Substrate von einem europäischen Hersteller aus einer Hand zu beziehen, bei Bedarf zu ergänzen und ihre Lieferketten zu straffen.

Alles aus einer Hand

CeramTec Substrate One-Stop-Shop

Substrate online konfigurieren

Konfigurieren Sie Substrate nach Ihren eigenen Spezifikationen

Beschreiben Sie Ihr Substrat oder laden Sie einfach Ihre technische Zeichnung hoch, um ein maßgeschneidertes Angebot mit verschiedenen Anforderungsmengen zu erhalten.


Jetzt ausprobieren

Zum Vergrößern bitte in die Bilder klicken.

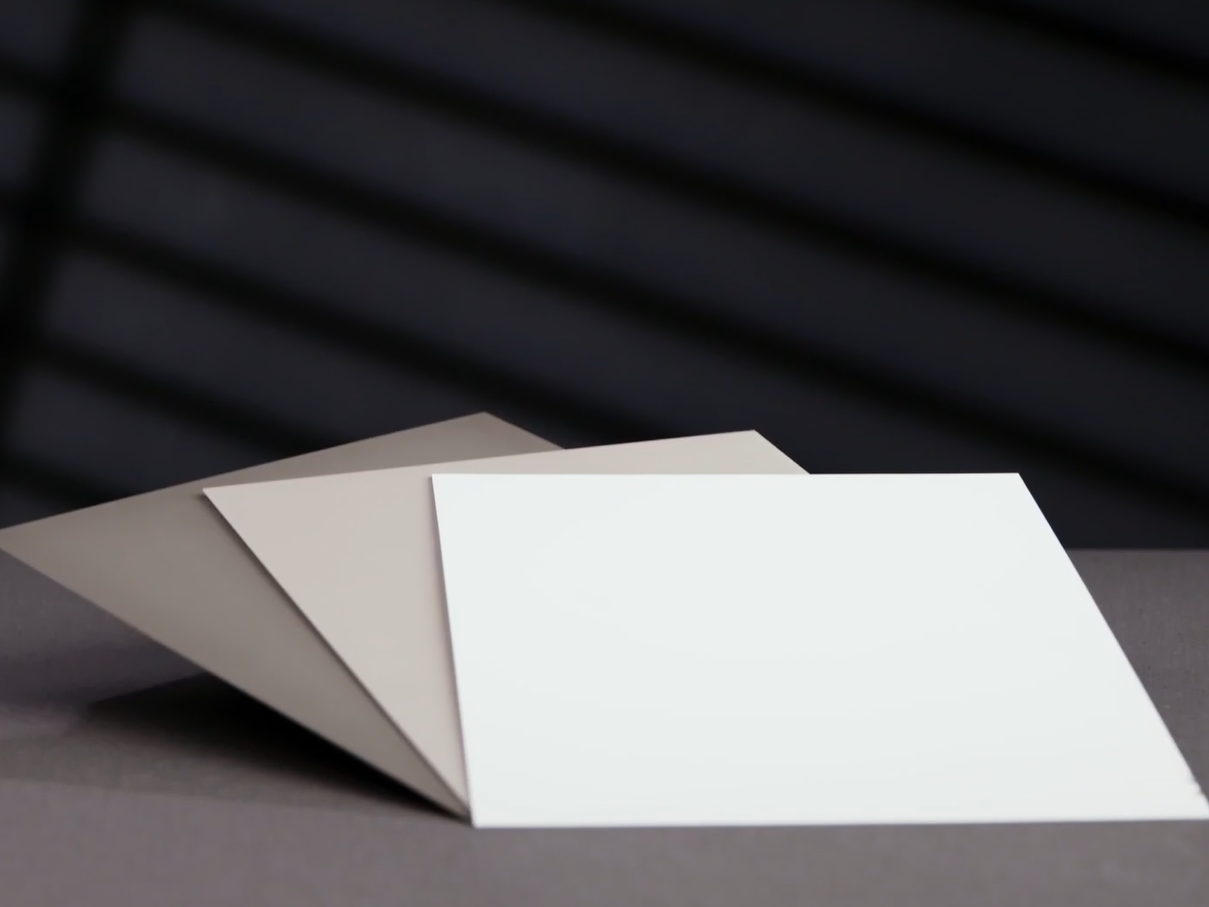

CeramTec Substrate im Vergleich

Werkstoff

Biegefestigkeit
[Mpa]

CTE
[10^-6/K]

Wärmeleitfähigkeit
[W/mK]

Durchschlagfestigkeit
[kV/mm]

Al2O3

450

6 - 9

22

15

AlN

450

4 - 6

170

15

ZTA

625

7 - 9

21

25



Aluminumoxid Substrate

  • Bestes Kosten-/Leistungsverhältnis
  • Geringere Wärmeleitfähigkeit im Vergleich zu Nitridkeramiken
  • Einsatzgebiete: Industrie, Erneuerbare Energien und Fahrzeug-Elektrifizierung

Weitere Details

Elektronische Schaltungsträger
Elektronische Schaltungsträger Substrate

Aluminiumnitrid Substrate

  • Hohe Wärmeleitfähigkeit
  • CTE (Coefficient for Thermal Expansion) sehr nah an Silizium
  • Einsatzgebiete: Eisenbahn, Industrie, Erneuerbare Energien und LED

Weitere Details

Zirkonoxid verstärkte Aluminiumoxid Substrate

  • Verbesserte Biegefestigkeit
  • Erhöhte Bruchzähigkeit
  • Einsatzgebiete: Industrie, Erneuerbare Energien und Fahrzeug-Elektrifizierung

Weitere Details

Zirkonoxid verstärkte Aluminiumoxid Substrate
Siliziumnitrid-Substrat

Siliziumnitrid Substrate

Launch in 2024

  • Hohe Biegefestigkeit
  • Hohe Bruchzähigkeit
  • Gute Wärmeleitfähigkeit
  • Einsatzgebiete: Elektro-Fahrzeuge, Fahrzeug-Elektrifizierung, Industrie und Erneuerbare Energien

Zirkonoxid ZrO2 Substrate

  • Hohe Biegebruchfestigkeit
  • Hohe thermische Isolationsfestigkeit
  • Optimal geeignet für Anwendungen im Bereich Heizen & Sensorik
  • Bewährtes Material in Automobilanwendungen



Zirkonoxid verstärktes Aluminiumoxid Substrat
Keramische Substrate der neuen Generation

Leistungen & Vorteile

  • Hohe Frequenz
  • Optimiertes Wärmemanagement
  • Packungsdichte (Größe & Gewicht)
  • Gutes elektromagnetisches Verhalten
  • Hohe Wärmeleitfähigkeit
  • Lebensdauer: Mehr Temperaturzyklen in Elektroautos und längere Wartungsintervalle für Windkraftanlagen
  • Hohe chemische und mechanische Beständigkeit
  • Integrierte Systeme aus mechanischen Komponenten und elektrischen Steuerungen
  • Elektrische Isolierung und hohe Dielektrizitätskonstante
Zirkonoxid verstärktes Aluminiumoxid Substrat
Alles aus einer Hand

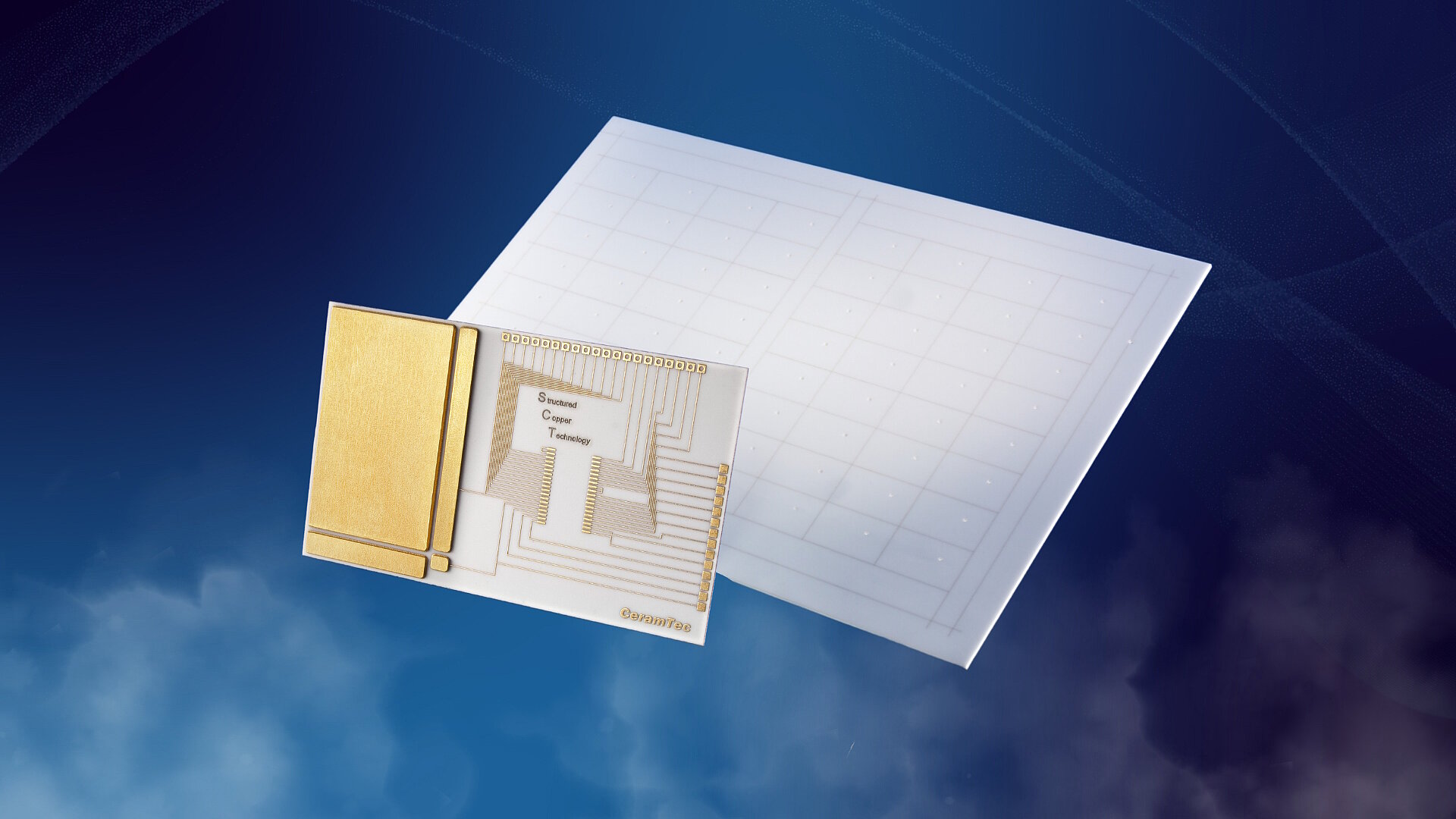

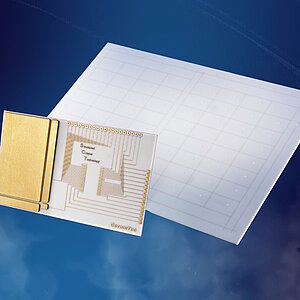

Gelaserte und metallisierte Substrate

Bei CeramTec fertigen und bearbeiten wir keramische Substrate je nach Anwendungsgebiet, Werkstoff, Geometrie und Stückzahl mit verschiedenen Verfahren: Vom Stanzen, Lasern und Trockenpressen bis hin zu verschiedenen Hartbearbeitungsverfahren.

Darüber hinaus metallisieren wir die Substrate auch selbst, so dass sie sich hervorragend für die direkte Bestückung mit elektronischen Bauelementen eignen. Die Metallisierungs-Pasten werden von uns selbst entwickelt und zeichnen sich durch hohe Haftfestigkeit, guten Lotfluss und hervorragende Beständigkeit in Lotbädern aus. Dabei wird eine leitfähige Schicht auf das Substrat aufgebracht, um die Leiterbahnen und Anschlüsse für die elektronischen Bauteile zu schaffen und das Substrat vor Korrosion oder anderen Umwelteinflüssen zu schützen.

RoHS-Zertifizierung

Eine wichtige Voraussetzung für die erfolgreiche Zusammenarbeit mit der Elektronikindustrie sind Werkstoffe, die den hohen Anforderungen in der Elektronik gerecht werden.

CeramTec bietet hier weltweit führende keramische Spitzenwerkstoffe für die Dickschicht- und Dünnschicht-Technologie und stellt für Ihre individuellen  Anforderungsprofile optimale Keramik-Werkstoffe zur Verfügung.

Download-Bereich

Broschüren & Datenblätter

Substrate
Laserbearbeitung von keramischen Substraten
DE
ENDE
1 MB,  pdf
1 MB,  pdf
Elektronik & Kühlkörper,Substrate
Substrat Datenblatt: Zirkonoxid verstärktes Aluminiumoxid ZTA (engl.)
EN
EN
792 KB,  pdf
Elektronik & Kühlkörper,Substrate
Substrat Datenblatt: Alunit AlN HP (engl.)
EN
EN
903 KB,  pdf
Substrate
Lasern von Keramiken
EN
EN
1 MB,  pdf
CT Werkstoffe,Elektronik & Kühlkörper,Substrate
Hochleistungskeramiken für elektronische Anwendungen (engl.)
EN
EN
730 KB,  pdf
CT Werkstoffe,Elektronik & Kühlkörper,Substrate
Materialeigenschaften für die Elektronik-Industrie
EN
ENZH
423 KB,  pdf
604 KB,  pdf
Substrate
Metallisieren - auf eine zuverlässige Basis setzen
EN
EN
179 KB,  pdf
Substrate
Trockenpressen - Herstellung von keramischen Schaltungsträgern
EN
EN
271 KB,  pdf
