Das Wichtigste in Kürze
- Funktion: Keramische Schutzrohre schützen Temperaturfühler vor der Prozessumgebung. Isolierrohre führen und isolieren die elektrischen Leiter im Messsystem.
- Anwendungen: Komponenten für Thermoelemente, Widerstandsthermometer (RTD) und spezielle Anwendungen in der Temperaturmess- und Regeltechnik.
- Werkstoffe: RUBALIT® C 799, DIMULIT® C 610 und PORMULIT® C 530 – abgestimmt auf Temperatur, Atmosphäre und mechanische Anforderungen.
- Temperaturbeständigkeit: RUBALIT® C 799 ist laut Werkstoffangaben für Einsatztemperaturen bis zu 1.700 °C geeignet. Die tatsächliche Eignung hängt von den Einsatzbedingungen ab.
Hohe Temperaturen, Temperaturwechsel und aggressive Prozessmedien stellen besondere Anforderungen an die Komponenten industrieller Temperaturmesssysteme. Keramische Schutzrohre und Isolierrohre übernehmen dabei unterschiedliche Aufgaben: Sie schützen die Messelemente oder sorgen für die elektrische Isolation und Führung der Leiter.
CeramTec fertigt Rohre und Isolatoren aus technischer Keramik für Thermoelemente, Widerstandsthermometer und spezielle Messanwendungen. Je nach Werkstoff verbinden die Komponenten hohe Temperaturbeständigkeit mit elektrischer Isolation, mechanischer Festigkeit sowie Beständigkeit gegenüber chemischen Einflüssen. Die Auswahl von Werkstoff und Geometrie richtet sich nach den Bedingungen Ihrer Anwendung – insbesondere nach Einsatztemperatur, Temperaturwechseln, Prozessatmosphäre und Einbausituation.

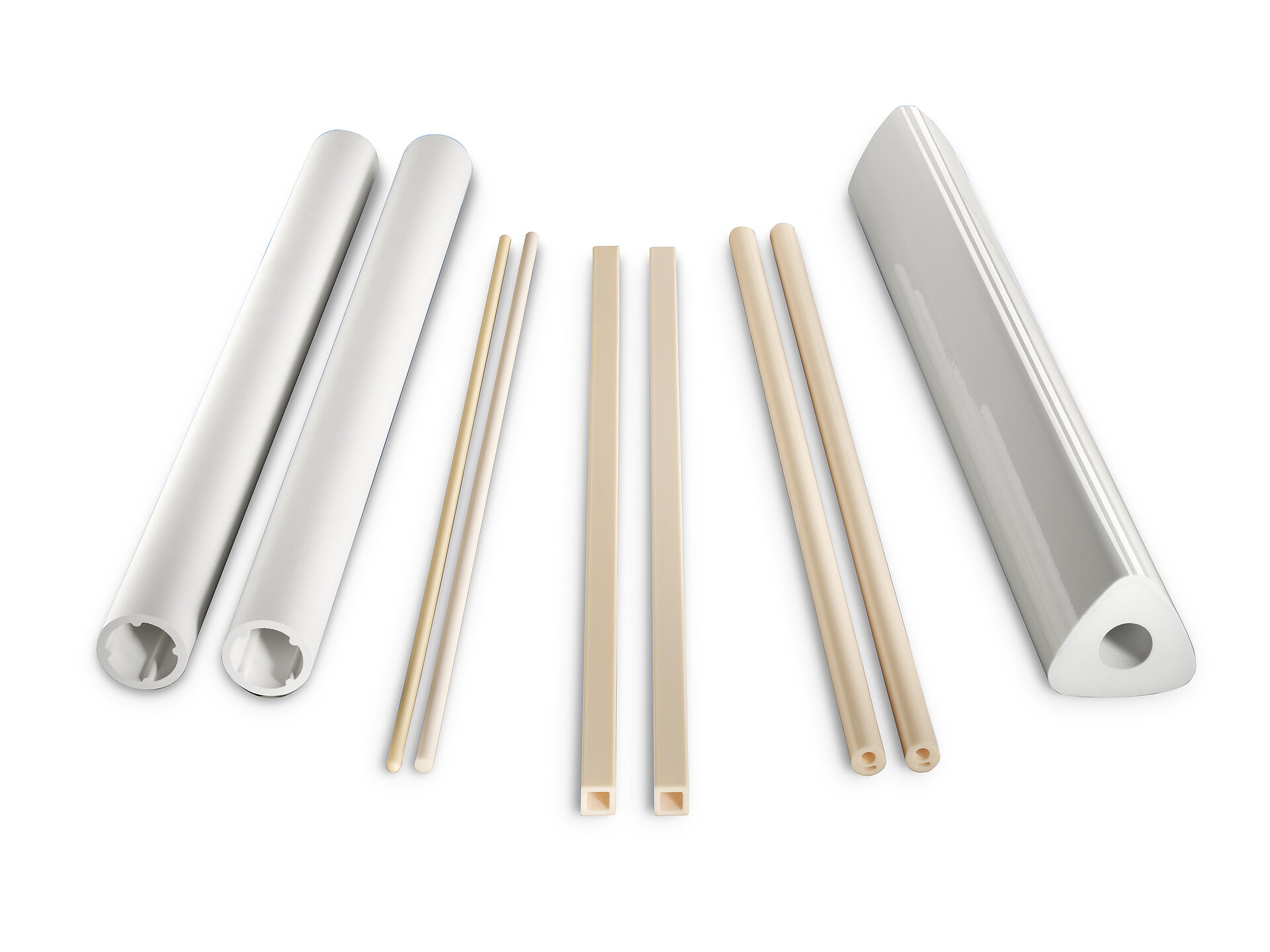

Keramische Schutzrohre, Isolierrohre und RTD-Isolatoren im Überblick

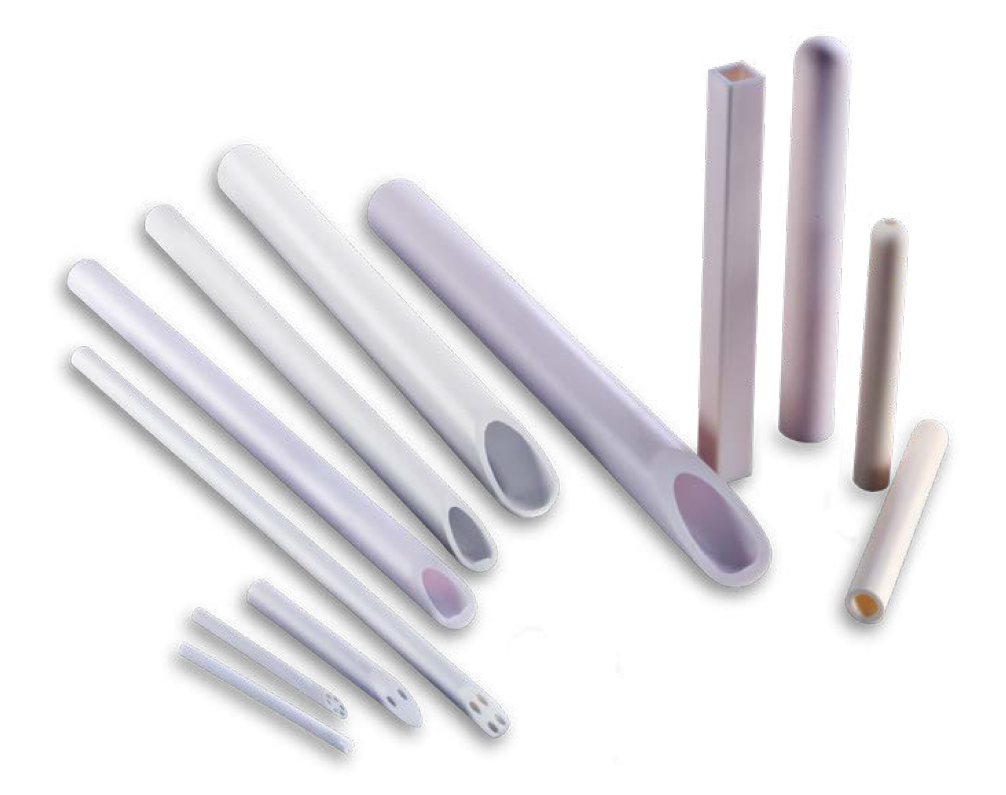

Keramische Schutzrohre für Temperaturfühler
Keramische Schutzrohre umschließen den Temperaturfühler und dienen als Schutz gegenüber der umgebenden Prozessatmosphäre. Einseitig geschlossene Ausführungen bilden eine Schutzscheide für das Messsystem. CeramTec bietet abhängig von Werkstoff und Abmessung einseitig geschlossene sowie beidseitig offene Rohre an. Für die Auswahl sind neben der Temperatur auch die chemische Beanspruchung und die erforderliche Schutzfunktion entscheidend.

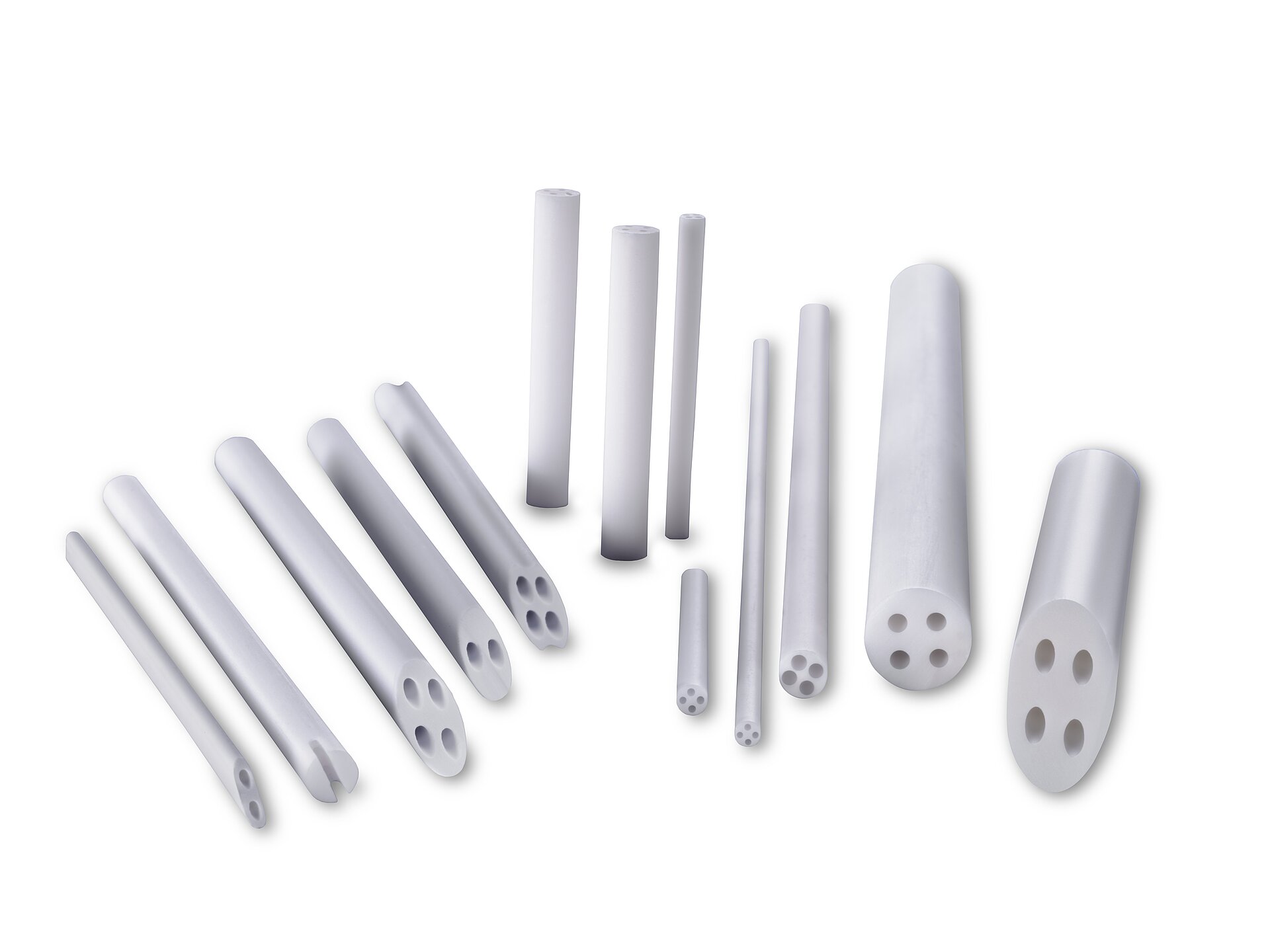

Keramische Isolierrohre und Mehrloch-Isolatoren für Thermoelemente und RTD
CeramTec bietet keramische Isolierrohre und Mehrloch-Isolatoren zur Aufnahme und elektrischen Isolation von Leiterdrähten in Thermoelementen und Widerstandsthermometern (RTD). Die Bauteile führen die Drähte innerhalb des Messsystems und gewährleisten eine zuverlässige elektrische Trennung.
Verfügbar sind runde und ovale Ausführungen sowie Zwei- und Vierloch-Isolatoren aus hochreiner Aluminiumoxidkeramik. Weitere Lochzahlen, Sondergeometrien und individuelle Abmessungen sind auf Anfrage möglich. Die erforderlichen Abmessungen und Toleranzen werden jeweils auf die konkrete Anwendung abgestimmt. Es handelt sich um keramische Komponenten für den Aufbau von Messsystemen, nicht um vollständige Temperatursensoren.
Welcher keramische Werkstoff passt zu Ihrer Anwendung?
Für Schutzrohre und Isolierrohre stehen unterschiedliche keramische Werkstoffe zur Verfügung. Entscheidend ist nicht allein die maximale Temperatur, sondern die Kombination aus thermischer, chemischer, elektrischer und mechanischer Beanspruchung.
| Werkstoff | Werkstoffbasis und Struktur | Wesentliche Eigenschaften | Orientierung für die Auswahl |
|---|---|---|---|
| RUBALIT® C 799 | Hochreine, dichte Aluminiumoxidkeramik | Hohe mechanische Festigkeit, hohe elektrische Widerstandsfähigkeit und hohe Korrosionsbeständigkeit | Für hohe thermische und chemische Beanspruchung; laut Broschüre bis zu 1.700 °C |
| DIMULIT® C 610 | Dichte Keramik auf Basis von Mullit und Aluminiumoxid | Gute Temperaturwechselbeständigkeit, geringe Wärmeausdehnung und gute mechanische Festigkeit | Für Temperaturmessanwendungen; im Beschreibungstext der Broschüre für Einsatztemperaturen unter 1.400 °C angegeben |
| PORMULIT® C 530 | Poröse Keramik auf Basis von Aluminiumoxid und Siliziumoxid | Besonders gute Temperaturwechselbeständigkeit und hohe elektrische Isolation | Für Anwendungen mit hohen Temperaturgradienten; Temperaturgrenze anwendungsspezifisch abstimmen |
Wichtig: Die Temperaturangaben sind werkstoffbezogene Orientierungswerte, keine pauschalen Freigaben für jedes Bauteil oder Messsystem. Prozessmedium, Atmosphäre, Temperaturwechsel und mechanische Belastung müssen bei der Auswahl berücksichtigt werden.
Größere Längen sind (neben Standardlängen bis zu 2.200 mm) auf Anfrage möglich. Nicht jede Kombination aus Werkstoff, Durchmesser und Länge ist in jeder Ausführung verfügbar. Maßtabellen und Angaben zu Fertigungstoleranzen finden Sie in der technischen Broschüre.
FAQ - Keramische Schutzrohre und Isolierrohre
Was ist der Unterschied zwischen einem Schutzrohr und einem Isolierrohr?
Ein Schutzrohr umschließt den Temperaturfühler und schützt ihn gegenüber der Prozessumgebung. Ein Isolierrohr führt und isoliert die elektrischen Leiter innerhalb des Messsystems. Beide Komponenten können gemeinsam eingesetzt werden.
Für welche Temperaturen eignen sich keramische Schutzrohre?
Die geeignete Einsatztemperatur hängt vom Werkstoff und von den Betriebsbedingungen ab. Für RUBALIT® C 799 nennt CeramTec Einsatztemperaturen bis zu 1.700 °C. Dieser Wert gilt nicht pauschal für andere Werkstoffe, sämtliche Geometrien oder das vollständige Temperaturmesssystem.
Sind alle keramischen Schutzrohre gasdicht?
Gasdichtheit sollte nicht allein aus der Bezeichnung „keramisches Schutzrohr“ abgeleitet werden. Das Werkstoffangebot umfasst dichte und poröse Keramiken. Wenn eine definierte Gasdichtheit erforderlich ist, muss diese für Werkstoff, Bauteil und Einsatzbedingungen ausdrücklich abgestimmt werden.
