Hochleistungsmaterialien für Piezo-Anwendungen

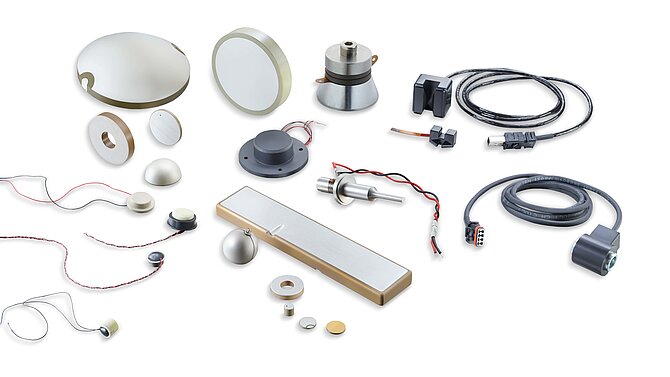

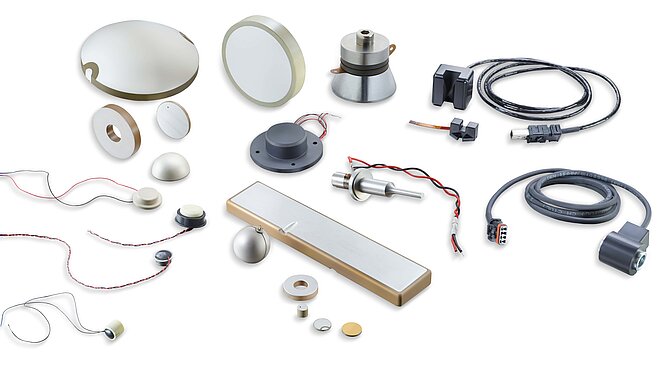

Werkstoff Piezokeramik

CeramTec hat spezielle Hochleistungswerkstoffe für den Einsatz in der Piezotechnik entwickelt. Denn piezokeramische Bauteile sind oftmals hohen Belastungen ausgesetzt und müssen dennoch ihre Aufgaben mit höchster Zuverlässigkeit erfüllen. Mit ihren vielfältigen Eigenschaften und Einsatzmöglichkeiten sind die Werkstoffe der Marke SONOX® in der Welt der Sensoren, Aktoren und Wandler ein Begriff für höchste Leistungsfähigkeit und maximale Zuverlässigkeit.

Werkstoffkategorien

Die Klassifikation der piezokeramischen Materialien basiert auf der chemischen Zusammensetzung einerseits und den spezifischen Anwendungsbedingungen andererseits. Auswahlkriterien sind neben den typischen Kenngrößen (siehe Datenblätter) das Verhalten bei großer elektrischer und mechanischer Last. Es werden folgende Werkstoffkategorien unterschieden:



Werkstoffe für Leistungswandler

SONOX® P4, SONOX® P8, PZT401, PZT807

Diese Werkstoffe vertragen hohe elektrische Steuerspannungen sowie große mechanische (Druck-) Lasten und zeichnen sich aus durch:

  • Geringe dielektrische Verluste
  • Dielektrizitätszahlen im Bereich zwischen 900 und 1400
  • Hohe Gütewerte im Bereich zwischen 500 und 2000
  • Hohe Curietemperatur
  • Große Koerzitivfeldstärke

Sie eignen sich besonders für Hochleistungs- Ultraschallanwendungen im Bereich von 20 kHz bis zu einigen MHz.



Werkstoffe für sensorische Anwendungen

SONOX® P5, SONOX® P502, SONOX® P504, SONOX® P508, PZT 503, PZT5A1, PZT 5A4, PZT5H1
  • Dielektrizitätszahlen im Bereich zwischen 1000 und 2000
  • Große piezoelektrische Aktivität (d33 ≥ 400 * 10-12 C/N)
  • Geringe Gütewerte (≤100)

Sensorische Anwendungen sind in den meisten Fällen kombinierte Systeme, in denen die Piezokeramik einerseits als Ultraschall-Sender, andererseits als Empfänger eingesetzt wird. SONOX® P502 und SONOX® P504 sind speziell entwickelte Werkstoffe mit hoher thermischer und zeitlicher Stabilität. Deshalb eignen sie sich besonders für automotive Anwendungen im Bereich von -40 bis +160º Celcius.



Bleifreie piezokeramische Werkstoffe

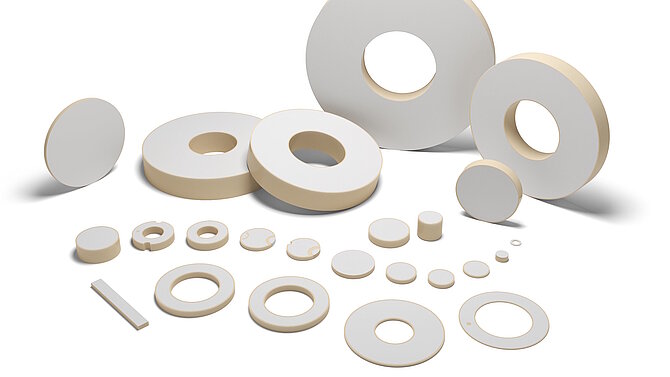

Verschiedene bleifreie Materialien sind auf Anfrage erhältlich.

Applikationen & Werkstoffe

Typische ApplikationenStandard-Werkstoff

Ultraschallreinigung

Sonartechnik

SONOX® P4
PZT401
PZT5H1

Sensortechnik

Materialprüfung

Medizinische Diagnostik und Therapie

SONOX® P5
PZT5A1
PZT5A4
SONOX® P502
PZT503
SONOX® P504
SONOX® P508
Ultraschallbearbeitung (Schweißen, Bohren)SONOX® P8
PZT807

Aktoren

Piezoelektrische Generatoren

SONOX® P505
SONOX® P53
PZT5A4

Leistungsdaten

 Leistungsmesswandler SensoranwendungenStellantriebsanwendungen
Relative Dielektrizitätskonstante ε33 Τ/ε0  1,000 ­– 1,3951,500-3,4001,800 – 3,800
Verlustrate tan σ

     1.6x10-3

     3.0x10-3

12x10-3 –

20x10-3

15x10-3 –

16x10-3

Kupplungsfaktor kP

 0.54 – 0.58

0.59 – 0.620.65

Ladekonstante d33 10-12 C/N

240 – 315390 – 620475 – 680
Spannungskonstante g33 10-3 Vm/N500 – 1,20022.7 – 33.120.2 –28.5
Qualität Qm500 – 1,20060 – 90 75 – 80
Kontaktformular

Wir freuen uns auf Ihre Kontaktaufnahme

CeramTec Piezotechnik - Downloads

DE
DEEN
CT WerkstoffePiezokeramik
Piezokeramik - Bleifrei
Datenblatt - Materialeigenschaften
Herunterladen Herunterladen
DE
DEEN
Industrielle AnwendungenMedizinische GerätePiezokeramik
Hochleistungskeramik in der Piezotechnik
Piezokeramische Lösungen für die Bereiche Medizin - Industrie - Energie
Herunterladen Herunterladen
DE
DEEN
AutomotiveCT WerkstoffeMedizinische GerätePiezokeramik

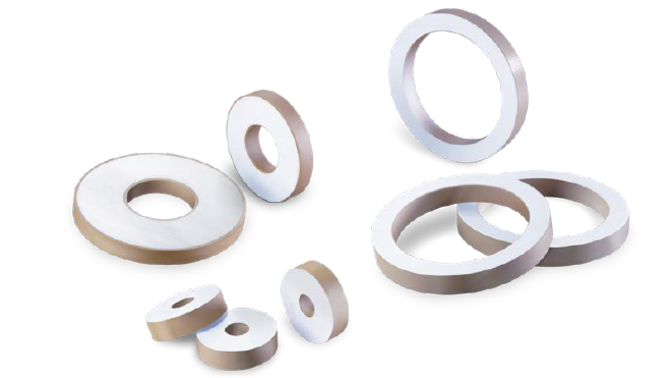

Piezokeramik - Harte Werkstoffe
Thermische Abhängigkeit der piezoelektrischen Eigenschaften
Herunterladen Herunterladen
DE
DEEN
AutomotiveCT WerkstoffeMedizinische GerätePiezokeramik

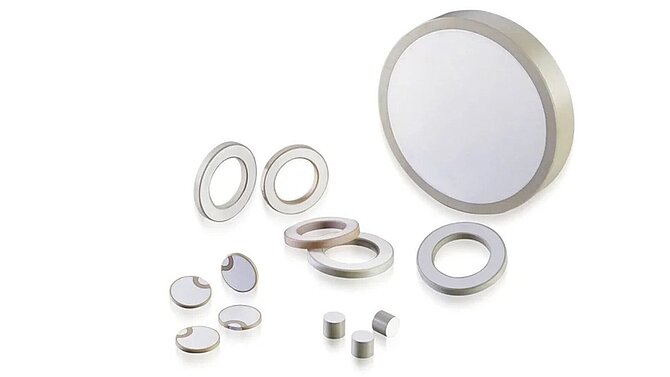

Piezokeramik - Weiche Werkstoffe
Thermische Abhängigkeit der piezoelektrischen Eigenschaften
Herunterladen Herunterladen

Wir sind Ihr Partner für Lösungen mit Piezokeramik

Bei dieser großen Vielfalt der Anwendungsmöglichkeiten ist es sinnvoll, schon in der Entwicklungsphase neuer Systeme und Verfahren mit den Experten der CeramTec in Kontakt zu treten. Im Dialog werden Einsatzbedingungen, Anforderungskriterien sowie konstruktive Bedingungen herausgearbeitet und wirtschaftliche Problemlösungen angeboten.

Moderne Herstellungsverfahren ermöglichen die Fertigung piezokeramischer Bauteile mit höchster Qualität und in großen Stückzahlen. Ein unternehmensweites Qualitätsmanagement sorgt dafür, dass die angebotenen Produkte die Erwartungen der Kunden voll erfüllen.



Recycling von piezokeramischen Komponenten

RoHS-Richtlinie

RoHS: Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Diese Richtlinie beschreibt die Vermeidung von gefährlichen oder schädlichen Substanzen in elektrischen oder elektronischen Geräten. Wir produzieren und verkaufen keramische Bauelemente und sind somit von dieser Richtlinie nicht direkt betroffen – möglicherweise aber unsere Kunden. Der Hauptbestandteil von piezokeramischen Bauteilen sind Bleiverbindungen wie Bleizirkonat und Bleititanat. Das ist leider nicht vermeidbar. Dies wurde auch von der europäischen Kommission so gesehen. Deshalb hat z. B. Blei in piezokeramischen Verbindungen in RoHS und der ELV („Altauto-Verordnung“) eine Ausnahmegenehmigung.

Trotzdem oder gerade deshalb wollen wir unsere Kunden in dieser Beziehung unterstützen: Wir bieten an, piezokeramische Bauteile zurückzunehmen und einer umweltgerechten Entsorgung bzw. einem Recycling-Prozess zuzuführen. Voraussetzung ist, dass uns die Piezokeramiken ohne Fremdkomponenten (also nicht im Gehäuse oder eingegossen) angeliefert werden. Sollten Sie an einem Recycling interessiert sein, nehmen Sie bitte Kontakt mit uns auf. Wir machen Ihnen gerne ein Angebot.
